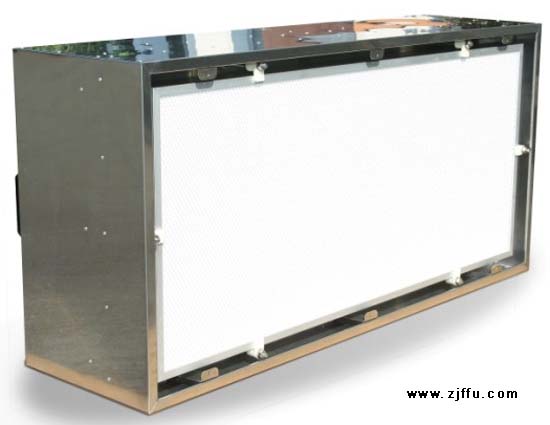

下拆式FFU|液槽密封式FFU產品介紹：
下拆式FFU又叫液槽密封式FFU，是我司根據部分藥廠GMP潔凈廠房的嚴格要求而特別研發的一種新型FFU，其FFU風機和
高效過濾器是可分離式的，工作原理和普通FFU一樣，風機從頂部將空氣吸入，并經高效過濾器過濾后將潔凈空氣均勻達出，為潔凈環境提供潔凈空氣和微粒過濾控制。
下拆式FFU|液槽密封式FFU產品特點
1.過濾器分離式FFU底部采用固定件特殊設計，裝拆及更換過濾器時單人操作、方便快捷。
2.采用高效交流離心風機，平均風速增加25%，過熱保護能力好，有效降低損耗。
3風速平穩、使用壽命長。適合于潔凈度Class1-1000級無塵室。
4.特別適合于組裝成超凈生產線，可根據工藝需要布置為單臺使用，也可將多臺串聯形成100級流水裝配線。
5.獨特的液槽密封方式，自帶PAO發塵口和濃度取樣口，完全滿足新版GMP-E規范要求。輕量化，薄型化機體，更方便在小區域應用。
下拆式FFU|液槽密封式FFU技術參數：
規格型號 2’x2’ 2’x4’ 4’x4’
外形尺寸（LxWxH） 570x570x390 1170x570x350 1170x1170x350
風量（m3/h） 600 1100 2200
風速 0.45 m/S±20%
潔凈度 100級（美國聯邦標準209E）
HEPA效率 99.99%@ 0.3μm
HEPA尺寸 570X570X110 1170X570X110 1170X1170X110
噪聲 （測試點距離下方1m，風速0.45m/S）53dB
殼體材質 不銹鋼/覆鋁鋅板/鋼板噴塑
電源 220V 50Hz
注：液槽密封式FFU/下拆式FFU可根據用戶實際需要非標定制。

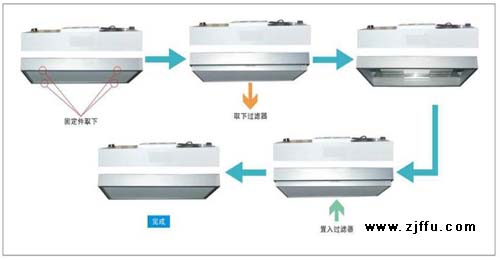

液槽密封式FFU過濾器更換流程
FFU英文全稱為（Fan Filter Unit），中文專業用語為風機過濾機組。 FFU風機濾網機組可模塊化連接使用，使用FFU廣泛應用于潔凈室、潔凈工作臺、潔凈生產線、組裝式潔凈室和局部百級等應用場合。
傳統的FFU雖然過濾器是靠負壓密封，但高效過濾器是安裝在FFU箱體下面，靠FFU箱體自重來實現密封的，高效過濾器進行更換時，必須要取下FFU箱體后才能實現。
下拆式FFU|液槽密封式FFU技術實現要素：
1、針對以上技術問題，本發明設計了一種下拆式高效過濾器FFU，具有FFU箱體,在FFU箱體下方設置有用于空氣過濾的高效過濾器,所述FFU箱體下方設置有高效過濾器安裝框, 高效過濾器固定安裝在高效過濾器安裝框內，高效過濾器與高效過濾器安裝框?qū)崿F(xiàn)可拆卸連接。具體地，所述高效過濾器安裝框上設置有安裝臺階，高效過濾器下方外沿設置有翻邊，翻邊安裝于安裝臺階內并通過螺釘使高效過濾器與高效過濾器安裝框固定連接。
2、為了實現對FFU箱體的固定安裝，進一步地：在FFU箱體的外圍設置有用于掛裝FFU箱體的吊裝龍骨，吊裝龍骨的一端與頂部的頂板固定連接，另一端固定連接FFU箱體。
3、為了提升高效過濾器與FFU箱體之間的密封效果，增強空氣過濾效果，進一步地：所述高效過濾器安裝框的上沿與高效過濾器的頂面位于同一平面上，并與FFU箱體貼合。
4、為了更好的固定高效過濾器并提高高效過濾器安裝框與高效過濾器安裝框之間的密封性能，更進一步地：所述高效過濾器安裝框上沿向內直角彎折與高效過濾器側面貼合。
5、與現有技術相比，本發明的有益之處是：通過在FFU箱體下先安裝一個高效過濾器安裝框，F(xiàn)FU箱體與高效過濾器安裝框之間是通過FFU箱體的自重來實現負壓密封的，而高效過濾器是通過螺釘固定在高效過濾器安裝框上來實現高效過濾器與FFU箱體出風面間實現負壓密封，在需要更換高效過濾器時，只須卸下螺釘就可以從高效過濾器安裝框上取下，方便快捷，而不用對FFU箱體進行拆裝操作了。
6、本發明涉及一種過濾器FFU，尤其涉及一種下拆式高效過濾器FFU。具有FFU箱體,在FFU箱體下方設置有用于空氣過濾的高效過濾器,所述FFU箱體下方設置有高效過濾器安裝框,高效過濾器固定安裝在高效過濾器安裝框內，高效過濾器與高效過濾器安裝框?qū)崿F(xiàn)可拆卸連接。通過在FFU箱體下先安裝一個高效過濾器安裝框，F(xiàn)FU箱體與高效過濾器安裝框之間是通過
7、FFU箱體的自重來實現負壓密封的，而高效過濾器是通過螺釘固定在高效過濾器安裝框上來實現高效過濾器與FFU箱體出風面間實現負壓密封，在需要更換高效過濾器時，只須卸下螺釘就可以從高效過濾器安裝框上取下，方便快捷。
